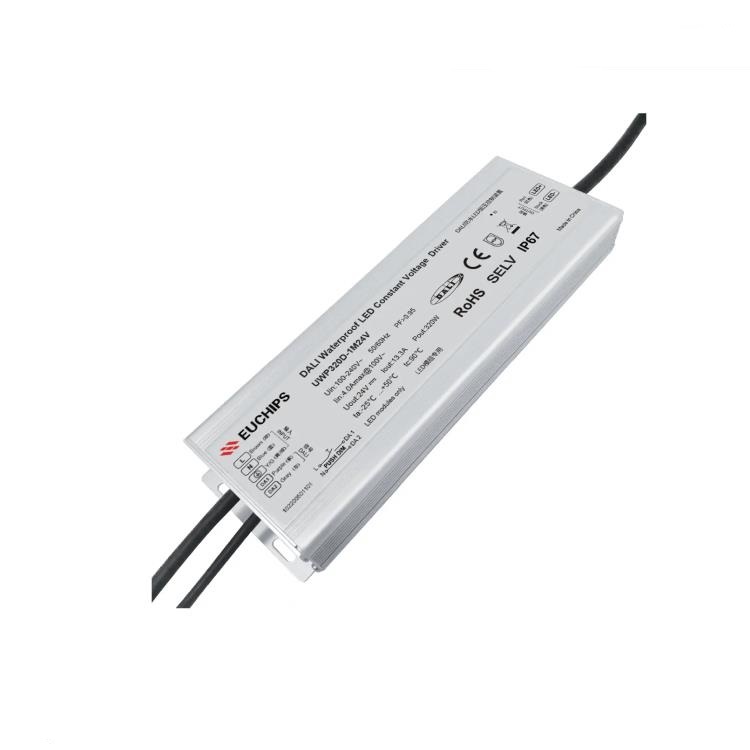

320W 24V 恒压dali调光电源UWP320D-1M24V
输出通道：1
输出电压：24VDC
输出电流：13.3A
输出功率：320W
输入电压：100VAC-240VAC
频率：50/60Hz
效率：92%@230VAC,满载
功率因数：＞0.95@230VAC,满载
THD：＜10%@230VAC,满载
产品型号：UWP320D-1M24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
UWP320D-1M24V是一款可提供恒压输出的调光驱动器符合DALI标准协议IEC62386.用DALI主控/Touch DIM(PushDIM)开关调光，曲线平滑、无闪烁。
产品特点
* 单通道恒压直流24V输出
* 宽电压输入含主动PFC, 足功率输出
* 遵循DALI协议标准 IEC62386-207
* 超薄设计, 防水等级IP67, 效率高达92%
* 平滑调光效果, 无间隔
* 支持Touch DIM(Push DIM)功能
* 保护：防雷, 短路保护, 过载保护, 过压保护
* 适用于LED恒压灯具 , 如LED模组, 灯带, 灯条等
UWP320D-1M24V是一款可提供恒压输出的调光驱动器符合DALI标准协议IEC62386.用DALI主控/Touch DIM(PushDIM)开关调光，曲线平滑、无闪烁。
产品特点
* 单通道恒压直流24V输出
* 宽电压输入含主动PFC, 足功率输出
* 遵循DALI协议标准 IEC62386-207
* 超薄设计, 防水等级IP67, 效率高达92%
* 平滑调光效果, 无间隔
* 支持Touch DIM(Push DIM)功能
* 保护：防雷, 短路保护, 过载保护, 过压保护
* 适用于LED恒压灯具 , 如LED模组, 灯带, 灯条等
技术参数
| 型号 |
UWP320D-1M24V |
| 输入效率 |
92%@230VAC, 满载 |
| 输入电压 |
100VAC-240VAC |
|
输入频率 |
50/60Hz |
|
输入功率因素 |
0.93@230VAC, 满载 |
|
输入THD |
<10%@230VAC, 满载 |
|
输入待机功耗 |
≤0.5W |
|
输入电流 |
4Amax@100VAC |
|
输入浪涌电流 |
冷启动,65A@230VAC 100us |
|
输出电流 |
13.3A |
|
输出电压 |
24VDC |
|
输出功率 |
320W |
|
输出通道 |
1 |
|
输出电流公差 |
±4% |
|
输出空载输出电压 |
24V Max |
|
纹波与噪声(最大) |
<480mVp-p |
|
调光方式 |
DALI/Touch DIM(Push DIM) |
|
调光范围 |
0.1%-100% |
|
短路保护 |
关闭输出，排除故障后自恢复 |
| 过载保护 |
降低电流打嗝保护 |
| 过压保护 | 关断输出，重启后故障自动恢复 |
|
防雷击 |
L-N: 2kV,L,N-PG:4kV |
|
耐压标准 |
I/P-O/P:3000VAC/5mA I/P-PG:1500VAC/5mA O/P-PG:500VAC/5mA |
|
安全标准 |
IEC/EN61347-1, IEC/EN61347-2-13, GB19510.1, GB19510.14 |
|
电磁兼容 |
EN50515, EN61000-3-2 Class C, IEC61000-3-3, GB/T17743 |
|
电磁抗扰度 |
EN61000-4-2,3,4,5,6,8,11 EN61547,GB17625.1 |
|
工作温度 |
-20℃~50℃ |
|
储存温度、湿度 |
-40℃~85℃, 20-90%RH |
|
tc |
90℃ |
|
材质 |
金属 |
|
防水等级 |
IP67 |
|
寿命 |
50,000小时@tc:90℃ |
|
质保 |
5年 |
|
开关周期 |
>25,000次 |
|
尺寸 |
290*90*32mm（长*宽*高） |
|
重量 |
1700g |
