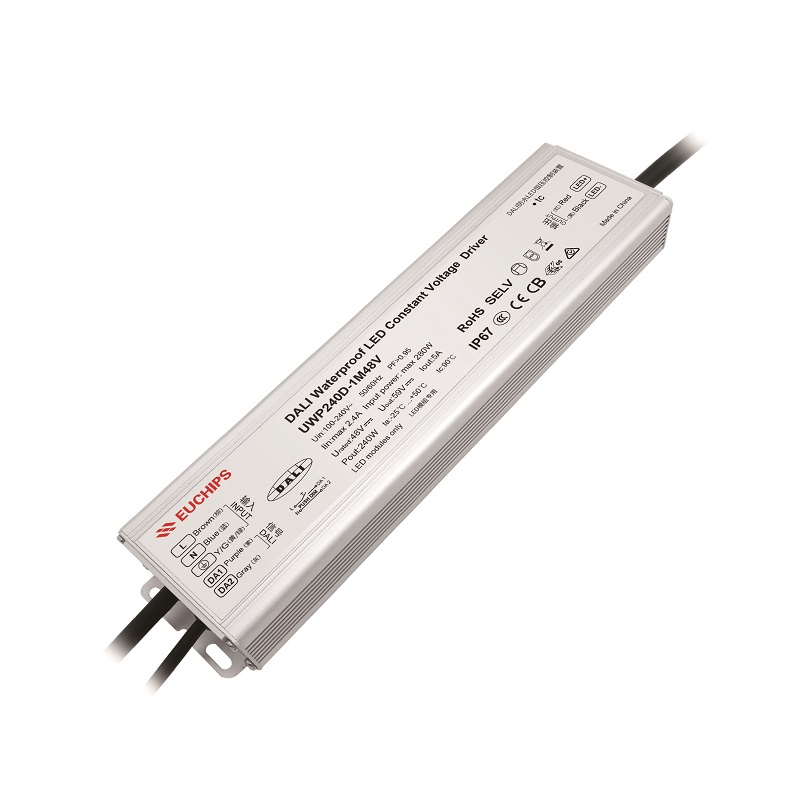

240W 48VDC DALI恒压超薄调光电源UWP240D-1M48V
输出电压：48VDC
输出电流：5A
输出功率：240W
输入电压：100VAC-240VAC
频率：50/60Hz
效率：＞92%@230VAC,满载
功率因数：＞0.95@230VAC,满载
THD：＜10%@230VAC,满载
产品型号：UWP240D-1M48V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
UWP240D-1M48V是一款可提供恒压输出的调光驱动器符合DALI标准协议IEC62386。用DALI 主控/Touch DIM（PushDIM）开关调光，曲线平滑、无闪烁。
产品特点
● 单通道恒压直流48V输出● 宽电压输入范围100VAC~240VAC
● 宽电压输入含主动PFC,足功率输出
● 遵循DALI协议标准 IEC62386-207
● 支持Touch DIM(Push DIM)功能
● 超薄设计，防水等级IP67，效率高达92%
● 平滑调光效果，无间隔
● 保护：防雷，短路保护，过载保护，过压保护
● 适用于LED恒压灯具 ，如LED模组，灯带，灯条等
技术参数
|
产品型号 |
UWP240D-1M48V |
|
|
输入 |
效率 |
92%@230VAC, 满载 |
|
电压 |
100VAC-240VAC |
|
|
频率 |
50~60Hz |
|
|
功率因素 |
>0.95@230VAC, 满载 |
|
|
THD |
<10%230VAC, 满载 |
|
|
待机功耗 |
<0.5W |
|
|
电流 |
2.4Amax@120VAC |
|
|
浪涌电流 |
冷启动50A(50% Ipeak 下测试twidth=60us) @230VAC |
|
|
输出 |
直流电压 |
48VDC |
|
额定电流 |
5A |
|
|
额定功率 |
240W |
|
|
电压精度 |
±5% |
|
|
OVP电压 |
50.4-59VDC |
|
|
纹波与噪声(最大) |
<1440mVp-p |
|
|
通道 |
1 |
|
|
保护 |
短路 |
关闭o/p，重新上电以恢复 |
|
过压 |
关断输出，重启后故障自动恢复 |
|
|
过载 |
打嗝，移除故障后自恢 |
|
|
安全与 电磁兼容 |
雷涌 |
L-N: 1kV,L,N-PG:2kV |
|
耐受电压 |
I/P-O/P:3000VAC/5mA I/P-PG:1500VAC/5mA O/P-PG:500VAC/5mA |
|
|
安全标准 |
IEC/EN61347-1, IEC/EN61347-2-13, GB19510.1, GB19510.14 |
|
|
电磁干扰 |
EN50515, EN61000-3-2 Class C, IEC61000-3-3, GB/T17743 |
|
|
电磁抗扰度 |
EN61000-4-2,3,4,5,6,8,11 EN61547,GB17625.1 |
|
|
功能 |
调光模式 |
DALI/Touch DIM(Push DIM) |
|
调光范围 |
0.1%-100% |
|
|
DALI标准 |
IEC62386-101, IEC62386-102, IEC62386-207 |
|
|
其它 |
工作温度 |
-25℃~+50℃ |
|
储存温度&��度 |
-40℃~85℃, 20-90%RH |
|
|
Tc |
90℃ |
|
|
材质 |
金属 |
|
|
防水等级 |
IP67 |
|
|
寿命 |
50,000h@tc:85℃ |
|
|
质保 |
5年 |
|
|
开关次数 |
>25,000次 |
|
|
箱重尺寸 |
净重: 1055g±5%/个; 20个/箱; 26.1kg±5%/箱; 外箱尺寸: 355*290*180mm(长*宽*高) |
|
|
产品尺寸 |
270*68*30毫米(长*宽*高) |
|
-
