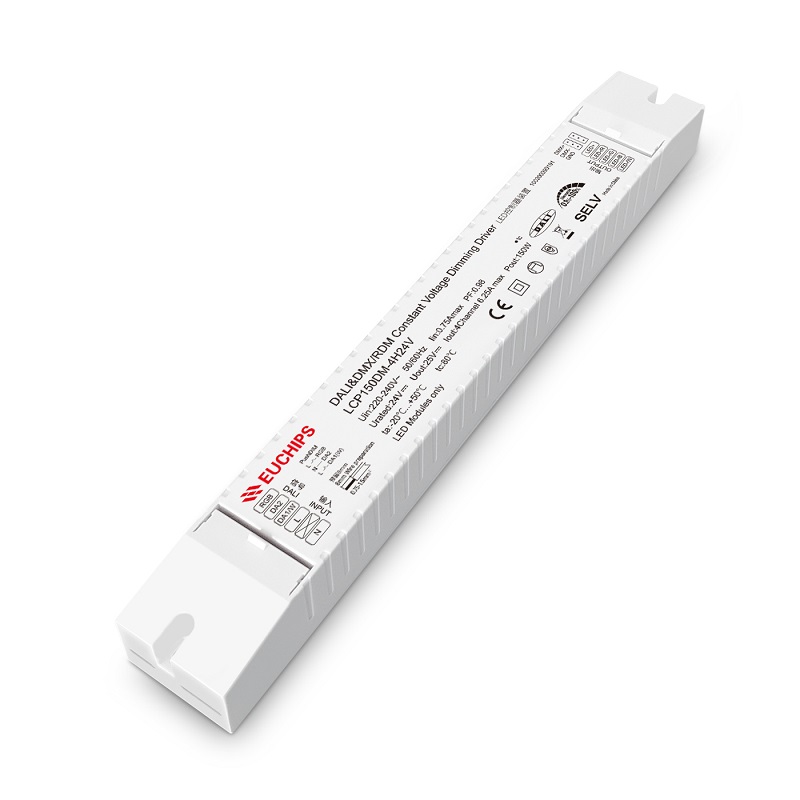

150W 24VDC 恒压DALI/DMX/RDM恒压调光驱动器LCP150DM-4H24V
输入电压:220-240VAC
输出电流:6.25A
输出电压:24VDC
输出功率:150W
型号：LCP150DM-4H24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
·4通道恒压输出，最大输出电流6.25A
·遵循DALI协议标准 IEC62386，DALI2.0
·短路、过流、过载保护，V0级阻燃外壳
·调光范围0.5%-100%调光，调光平滑无阶梯感无频闪
·内置PFC芯片，提高能源利用率，减少对电网的污染
·长条形外壳设计，便于安装狭窄空间内
·寿命50，000小时，5年质保
·调光信号DALI & DMX
·防护等级IP20，适用于室内ⅠⅡⅢ类灯具
技术参数
|
产品型号 |
LCP150DM-4H24V |
|
|
输入 |
输入电压 |
220VAC-240VAC |
|
频率范围 |
50/60Hz |
|
|
输入电流 |
0.75Amax@230VAC |
|
|
功率因数 |
≥0.98@230VAC, 满载 |
|
|
效率 |
≥93%@230V满载、94%/TYP@230V满载 |
|
|
谐波THD |
<10%@230VAC, 满载 |
|
|
待机功耗 |
<0.5W |
|
|
空载功耗 |
≤0.6W@277VAC |
|
|
浪涌电流 |
冷启动, 57A@230VAC 250us |
|
|
输出 |
电压 |
24VDC |
|
电压精度 |
±0.5V |
|
|
电流 |
6.25A ( 每通道1.56A, 4 通过, 总共6.25A ) |
|
|
功率 |
150W |
|
|
通道 |
4 |
|
|
PWM调光频率 |
3.3KHz |
|
|
线性调整率 |
±1% @满载 |
|
|
负载调整率 |
±2% @满载 |
|
|
纹波电压 |
<1% |
|
|
启动延时 |
≤0.75 s (When the light begins to shine) |
|
|
功能 |
调光方式 |
DALI/PUSH & DMX/RDM |
|
调光范围 |
0.5%-100% 变暗直至关闭 |
|
|
调光曲线 |
DALI: (对数) DMX: (线性) |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路保护 |
打嗝，关闭输出，排除故障后自恢复 |
|
过流保护 |
打嗝，关闭输出，排除故障后自恢复 |
|
|
过载保护 |
打嗝，关闭输出，排除故障后自恢复 |
|
|
安规与 电磁兼容 |
雷击浪涌 |
L-N:2KV |
|
耐压标准 |
I/P-O/P: 3000Vac/1min/<5mA,O/P-DALI: 500Vac/1min/<1mA, O/P-DMX:500Vac/1min/<1mA |
|
|
安全规范 |
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493 |
|
|
CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384 |
||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (欧洲) EN61347-1，EN61347-2-13，EN62384 |
||
|
电磁兼容 |
CCC (中国) GB/T17743，GB17625.1 |
|
|
CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
EMC电磁抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
环境 |
工作温度 |
-20℃~50℃ |
|
储存温度 |
-40℃~85℃ |
|
|
储存��度 |
20-90%RH (无凝露) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
80℃ |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时@tc:80℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
裸机尺寸 |
295*40*32mm（长*宽*高） |
|
|
包装尺寸(重量) |
净重: 305g±5%/PCS; 50PCS/Carton;15.7kg±5%/Carton; Carton Size: 434*302*174mm(L*W*H) |
|
|
噪音 |
安静环境下，30-50cm以外无噪音 |
|
|
备注 |
全部参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。 |
|
-
