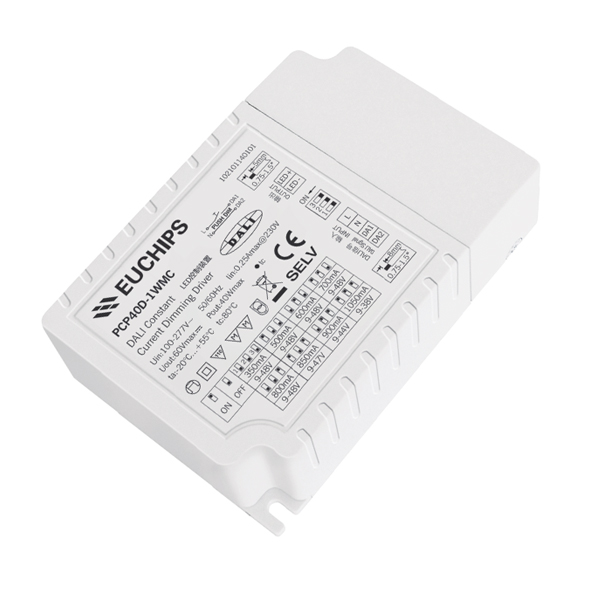

PCP40D-1WMC是一款恒流输出模式LED驱动器。输出和调光电路完全符合新规定，隔离，确保用户和灯具系统在安装过程中使用。
产品特点
·单通道输出，输出电流电平可通过DIP S.W.选择。
·支持DALI调光功能, 触摸调光(按键调光)功能
·调光范围：1-100%, 调光效果平滑，无闪烁
·保护：短路、过载、空载、过压 应用
·适用于室内LED照明应用，如筒灯、聚光灯、面板灯等
技术参数
|
产品型号 |
PCP40D-1WMC |
|
|
输入 |
效率 |
88%@230VAC, 满载 |
|
电压 |
100VAC-277VAC |
|
|
频率 |
50/60Hz |
|
|
功率因数 |
>0.9@230VAC, 满载 |
|
|
THD |
20%@230VAC |
|
|
电流 |
0.25Amax@230VAC |
|
|
待机功耗 |
<0.5W |
|
|
浪涌电流 |
冷启动, 30A(在 50%Ipeak下测twidth=250us)@230VAC |
|
|
|
电流/电压/功率 |
*350mA/9-48V/16.8W 600mA/948V/28.8W 800mA/9-48V/38.4W 900mA/9-44V/39.6W *500mA/9-48V/24W 700mA/948V/33.6W 850mA/9-47V/39.95W 1050mA/9-38V/39.9W |
|
|
低频纹波电流(<120Hz) |
<2% |
|
|
通道 |
1 |
|
输出 |
电流精度 |
±5% |
|
|
电压范围 |
9-48V |
|
|
空载电压 |
60V |
|
|
启动延时 |
<0.75s, at 230Vac |
|
功能 |
调光方式 |
DALI/Push-Dim |
|
调光范围 |
1%-100% 可调灭 |
|
|
保护 |
短路 |
关闭输出，故障排除后自动恢复 |
|
过载 |
打嗝，故障移除后自动恢复。 |
|
|
空载 |
待机 |
|
|
过压 |
当超过输出电压时，输出电流减小，负载减小时自动恢复。 |
|
|
|
浪涌 |
L&N:1KV; |
|
安全 |
耐受电压 |
I/P-O/P: 3750VAC/1min/10mA; |
|
与 |
DALI标准 |
EN 62386-101 (DALI-2), EN 62386-102 (DALI-2), EN 62386-207 (DALI-2) |
|
电磁 |
安全标准 |
EN61347-1, EN61347-2-13 |
|
兼容 |
电磁兼容 |
EN55015 |
|
|
EMC电磁抗扰度 |
EN61000-3-2, EN61000-3-3, EN6154 |
|
其它 |
工作温度 |
-20°C~+55°C, 10-90%RH |
|
储存温度 |
-25°C~+85°C, 5-95%RH |
|
|
Tc |
80°C |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时@tc:80°C |
|
|
MTTF |
>1,000,000小时 |
|
|
质保期 |
5年 |
|
|
开关机次数 |
>25,000次 |
|
|
装箱尺寸 |
净重: 162g±5%/个; 75个/箱; 12.65kg±5%/箱; 外箱尺寸: 359*322*173毫米(长*宽*高) |
|
|
产品尺寸 |
103*68*30mm毫米(长*宽*高) |
|
-
