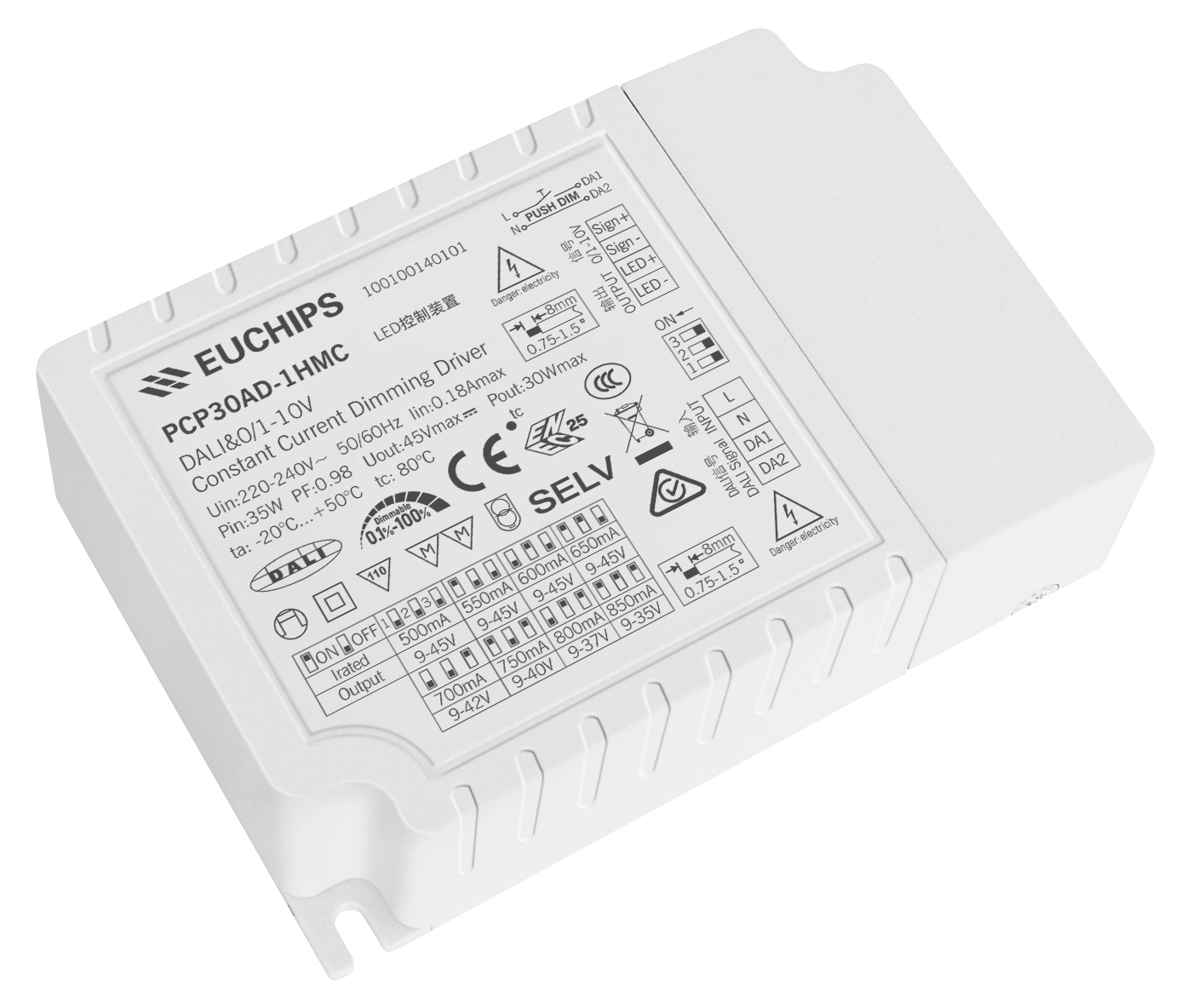

30W 500-850mA 9-45V DALI恒流调光电源 PCP30AD-1HMC
输入电压：220-240VAC
输出电压：9-45V
输出电流：500-850mA
输出功率：30W
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
PCP30AD-1HMC是一款恒流输出模式LED驱动器。输出和调光电路完全符合新规定，隔离，确保用户和灯具系统在安装过程中使用。
产品特点
•单通道输出，输出电流电平可通过DIP S.W.选择。
•支持DALI调光功能, 触摸调光(按键调光)功能, 0/1-10V调光功能
•调光范围：0.1-100%, 调光效果平滑，无闪烁
•保护：短路、过载、过压、空载
•适用于室内LED照明应用，如筒灯、聚光灯、面板灯等
技术参数
|
型号 |
PCP30AD-1HMC |
|
|
输入 |
效率 |
>87%@230VAC,满载 |
|
|
电压 |
220VAC-240VAC |
|
|
频率 |
50/60HZ |
|
|
功率因数 |
>0.98@230VAC,满载 |
|
|
THD |
<10%@230VAC |
|
|
电流 |
0.18Amax@230VAC |
|
|
待机功耗 |
<0.5W |
|
|
浪涌电流 |
Cold start, 50A@230VAC |
|
输出 |
电流/电压/功率 |
500mA/9-45V/22.5W 600mA/9-45V/27W 700mA/9-42V/29.4W 800mA/9-37V/29.6W 550mA/9-45V/24.75W 650mA/9-45V/29.25W 750mA/9-40V/30W 850mA/9-35V/29.75W |
|
|
低频纹波电流（＜120Hz） |
<3% |
|
|
通道 |
1 |
|
|
电流精度 |
±5% |
|
|
电压范围 |
9-45V |
|
|
启动延时 |
<0.5s, at 230Vac |
|
功能 |
调光方式 |
DALI/Push-Dim/0~10V/10VPWM/Rx |
|
|
调光范围 |
0.1%-100%可调灭 |
|
保护 |
短路 |
关闭输出，故障排除后自动恢复 |
|
|
空载 |
待机 |
|
|
过载 |
打嗝，故障移除后自动恢复。 |
|
|
过压 |
当超过输出电压时，输出电流减小，负载减小时自动恢复。 |
|
安全 与 电磁 兼容 |
浪涌 |
L&N-G: 2KV |
|
|
耐受电压 |
I/P-O/P： 3750VAC/1min/10mA； |
|
|
DAL I标准 |
EN 62386-101 (DALI-2), EN 62386-102 (DALI-2), EN 62386-207 (DALI-2) |
|
|
安全标准 |
EN61347-1, EN61347-2-13 |
|
|
电磁兼容 |
EN55015 |
|
|
EMC电磁抗扰度 |
EN61000-3-2, EN61000-3-3, EN6154 |
|
其它 |
工作温度 |
-20°C~50°C, 20-50%RH |
|
|
储存温度 |
-40°C~85°C, 5-70%RH |
|
|
Tc |
80C |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时 @tc：80C |
|
|
质保期 |
5年 |
|
|
开关机次数 |
>25,000次 |
|
|
装箱尺寸 |
净重:162g±5%/个;75个/箱;亿65kg±5%/箱;外箱尺寸:359*322*173毫米（长*宽*高） |
|
|
产品尺寸 |
103*68*30mm毫米(长*宽*高) |
-
