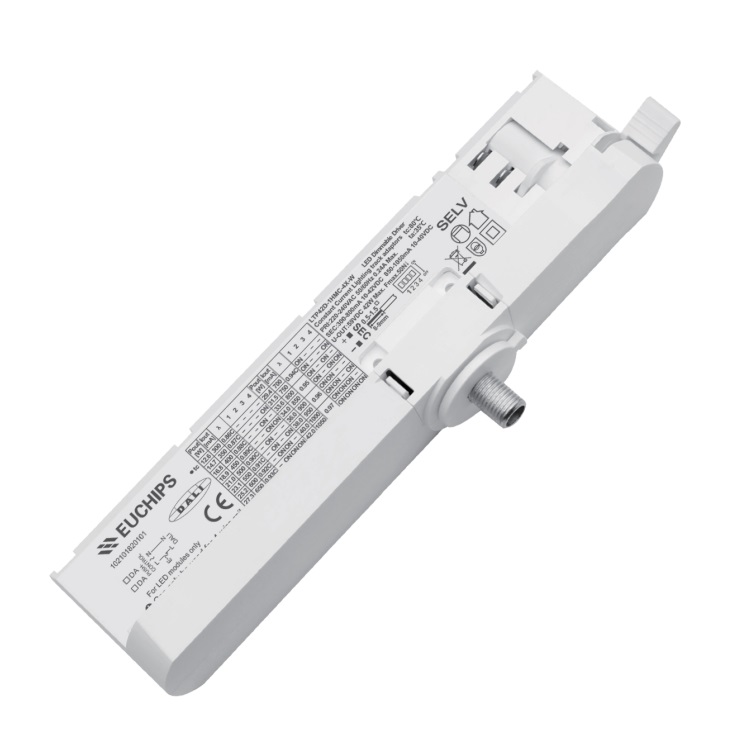

42W 300-1050mA DALI调光LED恒流驱动器LTP42D-1HMC-4X-W/B/G
输入电压：220-240VAC
输出电流：300-1050mA
输出电压：10-42VDC
电流精度：±5%
频率：50/60Hz
效率(典型)：88%
型号：LTP42D-1HMC-4X-W/B/G
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品特点
·外壳由COVESTRO的V0阻燃PC材料制成
·体积小，重量轻。适用灯具范围广
·2级LED驱动器，安全特低电压（LVLE）
·创新的热管理技术智能保护LED驱动器的寿命
·过热、过载、短路保护和自动恢复
·寿命长达50000小时
·5年保修(AiSHi 电容)
技术参数
|
型号 |
LTP42D-1HMC-4X-W LTP42D-1HMC-4X-B LTP42D-1HMC-4X-G |
||||
|
输入 |
效率 |
≥88% (230VAC, 满载) |
|||
|
额定输入电压 |
220VAC-240VAC |
||||
|
输入电压范围 |
198-264 VAC |
||||
|
直流输入电压范围 |
180 -280VDC |
||||
|
频率 |
50/60Hz |
||||
|
过电压保护 |
320VAC下48小时，380VAC下2小时 |
||||
|
功率 |
≤48.2W (230VAC, 满载) |
||||
|
PF |
≥0.97 (230VAC, 满载) |
||||
|
THD |
≤10% (230VAC, 满载) |
||||
|
输入电流 |
≤0.24A (230VAC, 满载) |
||||
|
空载功耗 |
≤0.45W @230VAC |
||||
|
浪涌电流 |
≤18A/2.8us (230VAC，满载) |
||||
|
10A断路器接线数 16A断路器接线数 20A断路器接线数 |
11pcs/类型 A ;17pcs/类型 B ; 28pcs/类型 C @ 230Vac 18pcs/类型 A;27pcs/类型 B ; 44pcs/类型 C @ 230Vac 22pcs/类型 A;33pcs/类型 B ; 55pcs/类型 C @ 230Vac |
||||
|
|
|
300mA/10-42V/3.00-12.60W |
350mA/10-42V/3.50-14.70W |
400mA/10-42V/4.00-16.80W |
450mA/10-42V/4.50-18.90W |
|
|
电流(mA)/电压 (VDC) |
500mA/10-42VV/5.00-21.00W |
550mA/10-42V/5.50-23.10W |
600mA/10-42V/6.00-25.20W |
650mA/10-42V/6.50-27.30W |
|
700mA/10-42V/7.00-29.40W |
750mA/10-42V/7.50-31.50W |
800mA/10-42V/8.00-33.60W |
850mA/10-40V/8.50-34.00W |
||
|
|
功率(W) |
||||
|
|
|
900mA/10-40V/9.00-36.00W |
950mA/10-40V/9.50-38.00W |
1000mA/10-40V/10.00-40.00W |
1050mA/10-40V/10.50-42.00W |
|
输出 |
空载电压 |
59VDC Max. |
|||
|
纹波电流(< 120 Hz) |
±3% (Imax-Imin)/(Imax+Imin) |
||||
|
|
PstLM |
≤1 |
|||
|
|
SVM |
≤0.4 |
|||
|
|
电流精度 |
±5% |
|||
|
|
启动延时 |
≤0.5S@277VAC, ≤1S@120VAC |
|||
|
保护 |
短路保护 |
自动恢复 |
|||
|
过载保护 |
自动恢复（非热插拔） |
||||
|
空载保护 |
自动恢复 |
||||
|
绝缘电压 |
3000V 5mA 60S 之间 P-S |
||||
|
绝缘电阻 |
>100M ohm @ 500VDC |
||||
|
漏电流 |
< 700µA, I/P to O/P or I/P to PE @230V input |
||||
|
标准 |
安全标准 |
EN61347-1:2015/A1:2021; EN61347-2-13:2014/A1:2017; EN62384:2006/A1:2009; AS 61347.2.13:2018; AS/NZS61347.1:2016; BS EN61347-1:2015/A1:2021; BS EN61347-2-13:2014/A1:2017; IEC 61347-1-1:2015+A1:2017; IEC 61347-13:2014+A1:2016; |
|
EMC标准 |
AS/NZS CISPR 15:2011；AS CISPR 15:2017 ;BS EN IEC 55015:2019+A11:2020;EN 61547:2009； BS EN IEC 61000-3-2:2019; BS EN IEC 61000-3-3:2013+A1:2019; |
|
|
DALI性能 |
EN 62386-101 (DALI-2),EN 62386-102 (DALI-2) EN 62386-207 (DALI-2, including part 251, 252, 253) |
|
|
性能标准 |
EN62384 |
|
|
浪涌 |
L-N/2KV |
|
|
环境 |
工作温度 |
-25…+35℃ |
|
储存温度 |
-25….+80℃ |
|
|
外壳温度 |
80℃ |
|
|
��度 |
10%. 90%RH |
|
|
大气压强 |
86-108KPa |
|
|
安装 |
连接方式 |
推入式端子 |
|
安装方式 |
独立式 |
|
|
输出线径 |
0.5-1.5² |
|
|
尺寸 |
178*31.1*46mm (L*W* H) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
寿命 |
50000h tc=80℃ 75000h Tc=75℃ 100000h Tc=70℃ |
|
|
质保 |
5yearsF.R. <10000ppm |
|
|
备注 |
1. 所有参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。 2. LED 电源作为整灯中的一个零部件与终端设备结合使用，因EMC 性能受LED灯具以及走线的影响,终端设备制造商需对整套装置重新进行EMC确认。 |
|
-
