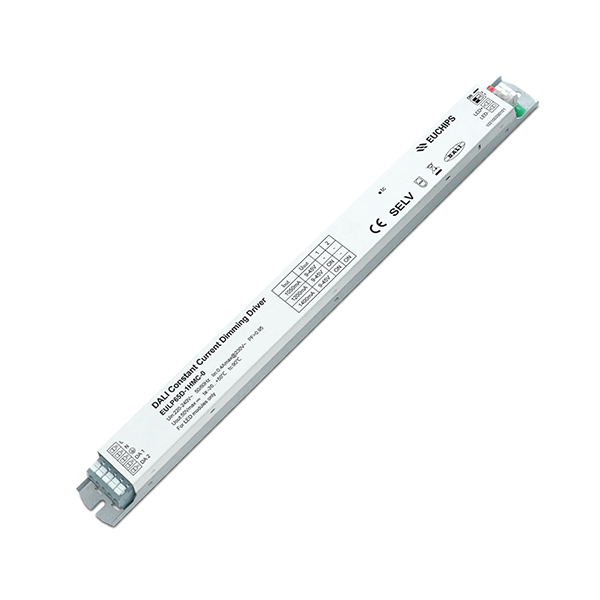

65W 1050-1400mA DALI恒流调光电源EULP65D-1HMC-0
输出电流：1050mA/1200mA/1400mA
输出电压：9-45VDC/9-45VDC/9-45VDC
输出功率：47.25W/54W/63W
输入电压：220-240VAC
最大输出电压 ：50VDC
效率(典型) ：85%@230VAC,满载
THD ：＜10%@230VAC，满载
产品型号：EULP65D-1HMC-0
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
65W 1050-1400mA DALI恒流调光电源-EULP65D-1HMC-0产品详情
概述
EULP65D-1HMC-0 是一款可以提供1050/1200/1400mA 3档电流的DALI恒流调光电源。输出电流可以通过DIP拨码开关简易设置，用DALI 主控/Touch DIM开关调光，曲线平滑、无闪烁。
产品特点
● 单通道恒流输出，多级电流可选● 遵循DALI协议标准 IEC62386
● 支持Touch-DIM功能
● 高电压输入：220VAC ~ 240VAC
● 效率高达 85%
● 内建主动式PFC功能
● 短路保护，过载保护，过温保护
● 适用于LED室内灯具,比如筒灯，面板灯等
技术参数
|
型号 |
EULP65D-1HMC-0 |
|||
|
输出 |
电流 |
1050mA |
1200mA |
1400mA |
|
电压 |
9-45VDC |
9-45VDC |
9-45VDC |
|
|
功率 |
47.25W |
54W |
63W |
|
|
电流精度 |
±5% |
|||
|
最大输出电压 |
50VDC |
|||
|
低频电流纹波(＜120Hz） |
＜3% |
|||
|
通道 |
1 |
|||
|
输入 |
电压 |
220-240VAC |
||
|
频率 |
50/60Hz |
|||
|
功率因数（典型） |
≥0.95@230VAC,满 载 |
|||
|
效率(典型) |
85%@230VAC,满载 |
|||
|
电流 |
0.4Amax@230VAC |
|||
|
THD |
＜10%@230VAC，满载 |
|||
|
浪涌电流 |
冷启动30A(在50%Ipeak 下测试 |
|||
|
保护 |
短路保护 | 关断输出，移除故障后自恢复 | ||
|
过载保护 |
打嗝，移除故障后自恢复 |
|||
|
过温保护 |
关闭输出，温度恢复后， 电源正常工作 |
|||
|
功能 |
调光方式 |
DALI/Touch DIM |
||
|
其它 |
尺寸 |
360*30*21mm(长*宽*高） |
||
|
毛重量 |
300克 |
|||
|
工作温度 |
-20℃ ~ 50℃ |
|||
|
相对湿度 |
20~90% RH |
|||
Touch DIM 功能
1.长按Touch DIM 8s以上，切换为Touch DIM模式。
2.短按Touch DIM 开关 (<0.5秒) 进行灯的亮暗控制。
3.长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节，光是调亮还是调暗，随着每次按压的开关变化而变换。
4.双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
5.亮度调节范围为1%-100%。
6.具有断电记忆功能，重新上电将恢复到上一次断电的状态。

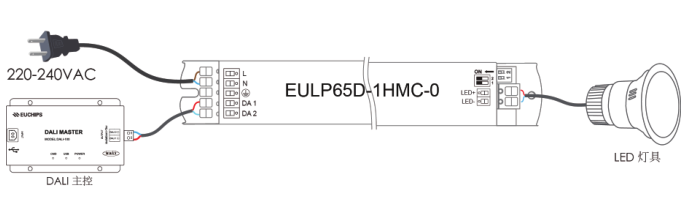

应用接线图
-

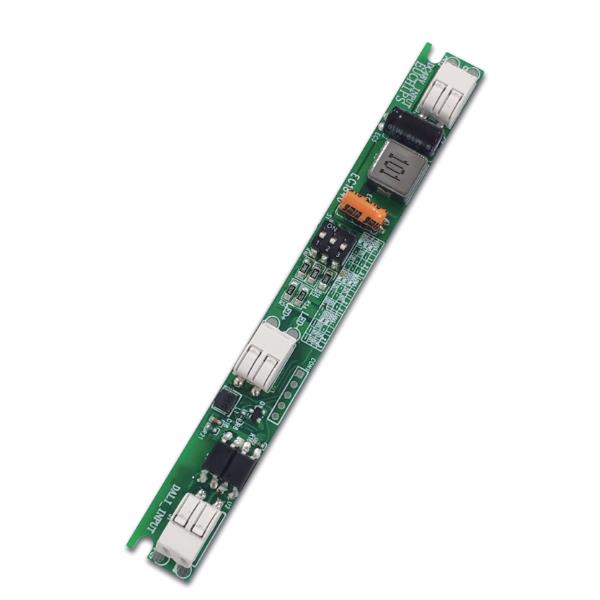

6W 700mA DALI调光LED恒流驱动器PCE6D-1H700C 输入电压：220-240VAC
