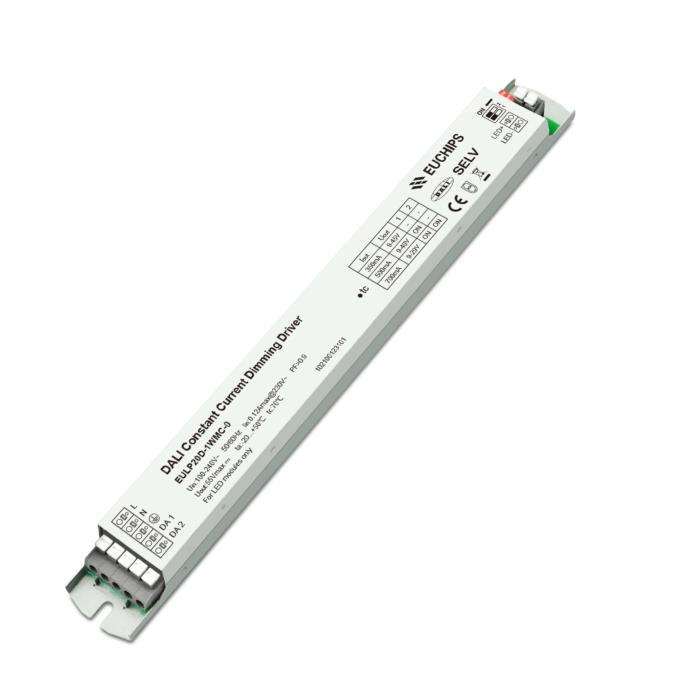

20W 350-700mA DALI恒流调光电源EULP20D-1WMC-0
输出电流：350/500/700mA
输出电压：9-45VDC
输出功率：20W
低频电流纹波(＜120Hz)：＜3%
输入电压：100-240VAC
频率：50/60Hz
功率因数：≥0.95
THD：＜10%
效率：83%
产品型号：EULP20D-1WMC-0
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
EULP20D-1WMC-0一款20W交流变直流LED调光电源，输出电流可以通过DIP开关选择，符合DALI标准协议IEC62386。连接DALI主控或Touch DIM可以实现平滑的调光效果。
产品特点
●单通道恒流输出，多级电流可选● 遵循DALI协议标准 IEC62386
● 支持Touch DIM功能
● 宽电压输入：100VAC~240VAC
● 内建主动式PFC功能
● 过载保护，短路保护
● 线性调光，无频闪
● 适用于LED室内灯具,比如筒灯，面板灯，三防灯等
产品参数
|
型号 |
EULP20D-1WMC-0 |
||||
|
输出 |
电流 |
350mA |
500mA |
700mA |
|
|
电压 |
9-45VDC |
9-40VDC |
9-29VDC |
|
|
|
功率 |
15.75W |
20W |
20.3W |
||
|
电流精度 |
±5% |
||||
|
最大输出电压 |
50VDC |
||||
|
低频电流纹波(＜120Hz) |
＜3% |
||||
|
通道 |
1 |
||||
|
输入 |
电压 |
100-240VAC |
|||
|
频率 |
50/60Hz |
||||
|
功率因数 |
≥0.95@230VAC |
||||
|
THD |
<10%@230VAC，满载 |
||||
|
效率 |
83%@230VAC，满载 |
||||
|
电流 |
0.12Amax@230VAC |
||||
|
浪涌电流 |
冷启动35A(在50%Ipeak下测试twidth=20us))@230VAC |
||||
|
保护 |
短路保护 |
关断输出，移除故障后自恢复 |
|||
|
过载保护 |
超过输出电压时,输出电流下降,减轻负载自动恢复 |
||||
|
功能 |
调光方式 |
DALI/Touch DIM |
|||
|
其它 |
尺寸 |
280*30*21mm（长*宽*高） |
|||
|
毛重量 |
230克 |
||||
|
工作温度 |
-20℃~ 50℃ |
||||
|
相对湿度 |
|||||
Touch DIM 功能
1.长按Touch DIM 8s以上，切换为Touch DIM模式。
2.短按Touch DIM 开关 (<0.5秒) 进行灯的亮暗控制。
3.长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节，光是调亮还是调暗，随着每次按压的开关变化而变换。
4.双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
5.亮度调节范围为1%-100%。
6.具有断电记忆功能，重新上电将恢复到上一次断电的状态
-
