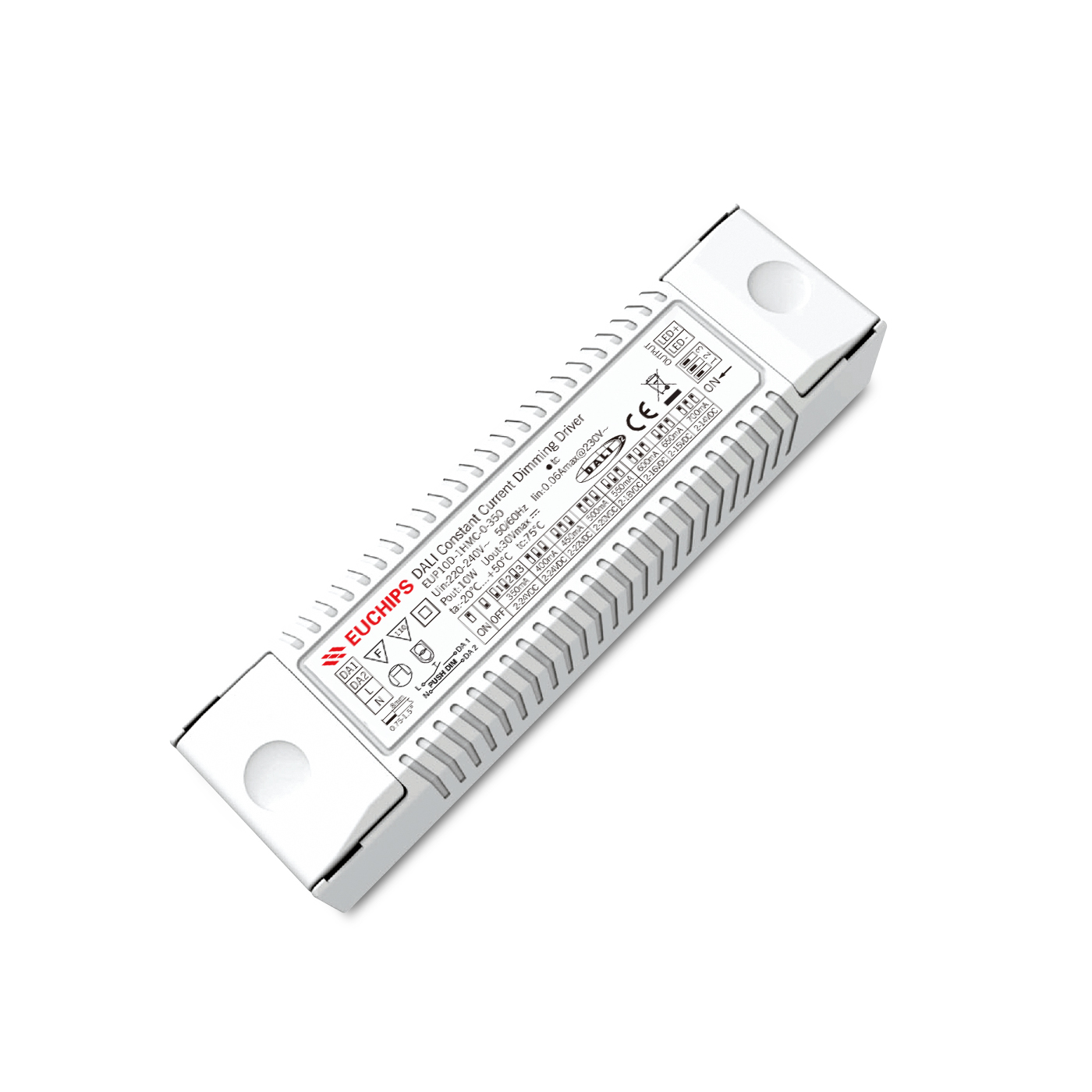

750-1100mA 40W DALI恒流调光电源EUP40AD-1HMC-M (100100160101)
输入电压：220VAC-240VAC
输出电流：750mA-1100mA
输出电压：9-45V
输出功率：40W
型号：EUP40AD-1HMC-M
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
EUP40AD-1HMC-M是一款恒流输出模式LED驱动器。输出和调光电路完全符合新规定，隔离，确保用户和灯具系统在安装过程中使用。
产品特点
● 单通道输出，输出电流电平可通过DIP S.W.选择。
● 支持DALI-2调光功能, 触摸调光(按键调光)功能, 0/1-10V调光功能
● 调光范围：0.1-100%, 调光效果平滑，无闪烁
● 保护：短路、过载、过压
● 适用于室内LED照明应用，如筒灯、聚光灯、面板灯等
技术参数
|
产品型号 |
EUP40AD-1HMC-M |
|
|
输入 |
效率 |
88%@230VAC,满载 |
|
|
电压 |
220VAC-240VAC |
|
|
频率 |
50/60HZ |
|
|
功率因数 |
0.95@230VAC,满载 |
|
|
THD |
<10%@230VAC |
|
|
电流 |
0.26Amax@230VAC |
|
|
待机功耗 |
<0.5W |
|
|
浪涌电流 |
Cold start, 60A@230VAC |
|
输出 |
电流/电压/功率 |
750mA/9-45V/33.75W 850mA/9-45V/38.25W 950mA/9-42V/39.9W 1050mA/9-38V/39.9W 800mA/9-45V/36W 900mA/9-44V/39.6W 1000mA/9-40V/40W 1100mA/9-36V/39.6W |
|
|
低频纹波电流（＜120Hz） |
<3% |
|
|
通道 |
1 |
|
|
电流精度 |
±5% |
|
|
空载电压 |
56VDC |
|
|
电压范围 |
9-45VDC |
|
|
启动延时 |
<1s, at 230Vac |
|
功能 |
调光方式 |
0/1-10V DIM/PWM/Rx/DALI-2/Touch DIM (Push DIM) |
|
|
调光范围 |
0.1%-100%可调灭 |
|
保护 |
短路 |
关闭输出，故障排除后自动恢复 |
|
|
过载 |
打嗝，故障排除后自恢复。 |
|
|
过压 |
打嗝，故障排除后自恢复。 |
|
安全与 电磁兼容 |
浪涌 |
L-N:1KV; |
|
|
耐受电压 |
I/P-O/P: 3750VAC/1min/10mA； I/P-E: 1875VAC/1min/10mA |
|
|
DAL I标准 |
IEC 62386-101: 2014, IEC 62386-102: 2014； IEC 62386-207: 2009, DALI 2.0 |
|
|
安全标准 |
EN61347-1, EN61347-2-13 |
|
|
电磁兼容 |
EN55015, EN61000-3-2, EN61000-3-3, EN6154 |
|
|
EMC电磁抗扰度 |
EN61000-4-2,3,4,5,6,8,11; EN61547 |
|
其它 |
工作温度 |
-20°C~+50°C, 20-50%RH |
|
|
储存温度 |
-40°C~85°C, 5-70%RH |
|
|
Tc |
90°C |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时 @tc:80°C |
|
|
质保期 |
5年 |
|
|
开关机次数 |
>25,000次 |
|
|
装箱尺寸 |
净重:--g±5%/个;--个/箱;--kg±5%/箱;外箱尺寸:--毫米（长*宽*高） |
|
|
产品尺寸 |
185*43*29毫米（长*宽*高） |
1.长按Push DIM开关8s及以上进入PUSH调光模式
2.短按Push DIM开关打开或关灭灯具，回到上次记忆状态
3.长按Push DIM开关进行调光，释放时停在当前亮度，每次都往相反的方向调，调光范围为5%-100%
4.双击Push DIM开关，灯具开到最亮，冷光（此功能也用于调整同一回路里多台电源的一致性）
5.只有进入Push DIM模式后，Colour switch才有效，
6. 短按Colour SWITCH 可以在9个不同色温场景中进行选择，范围在2700到6500K之间。
7. 长按Colour SWITCH 可以对色温进行连续调节，每隔一次长按，色温会向相反方向调整，色温范围2700-6500k。
8.双击colour switch，灯具开到最亮，冷光（此功能也用于调整同一回路里多台电源的一致性）
-
