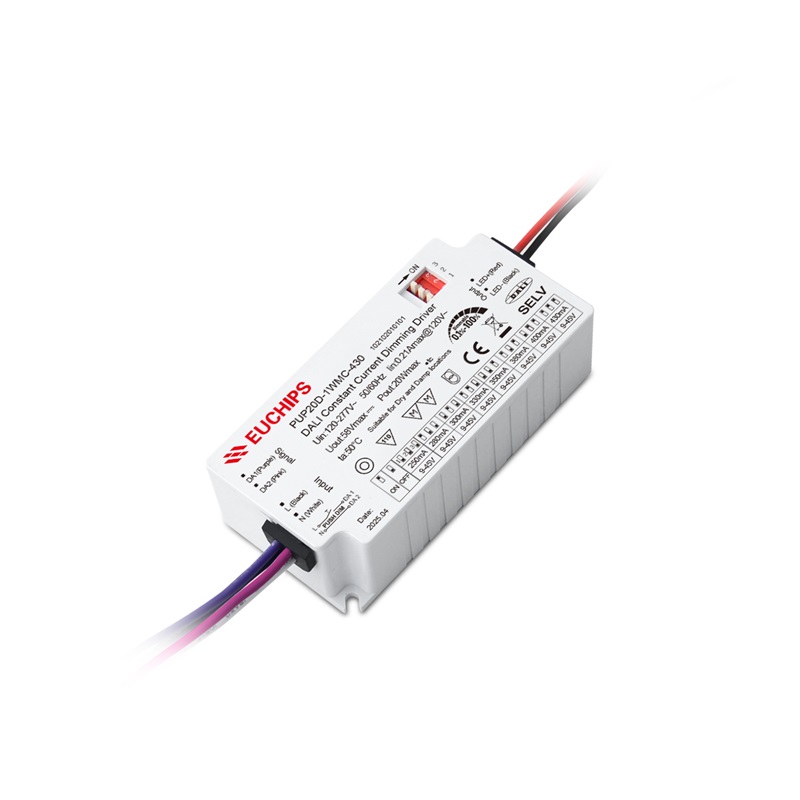

20W 250-430mA 美规DALI恒流调光电源PUP20D-1WMC-430
输入电压:120-277VAC
输出电流:250-430mA
输出电压:9-45VDC
输出功率:20W
调光方式:DALI/Touch DIM
产品型号:PUP20D-1WMC-430
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
DALI恒流调光电源PUP20D-1WMC-430产品特性：
产品特点
·单通道恒流输出，多级电流可选
·支持Touch-DIM功能
·调光范围0.1%-100%调光，调光平滑无阶梯感无频闪
·短路、过载、过压保护，V0级阻燃外壳
·寿命50,000小时，5年质保
·可定制调光曲线
·内置PFC芯片，提高能源利用率，减少污染
适用于室内LED照明应用，如筒灯、聚光灯、面板灯等
技术参数
|
产品型号 |
PUP20D-1WMC-430 |
||
|
输入 |
输入电压 |
120VAC-277VAC |
|
|
频率范围 |
50/60Hz |
||
|
输入电流 |
0.21Amax@120VAC 0.1Amax@277VAC 0.12Amax@230VAC |
||
|
功率因数 |
≥0.98@120VAC, 满载 ≥0.95@277VAC, 满载 |
||
|
效率 |
≥84%@120VAC, 满载 ≥84%@277VAC, 满载 |
||
|
谐波THD |
≤10%@120VAC, 满载 <15%@277VAC, 满载 |
||
|
待机功耗 |
<1W |
||
|
空载功耗 |
<1W |
||
|
浪涌电流 |
冷启动, 4.84A@120VAC 9.2us 10.6A@277VAC 11.2us |
||
|
输出 |
输出功率范围 |
0W~20W |
|
|
输出电压精度 |
/ |
||
|
输出电流精度 |
±5% |
||
|
输出电压 |
250mA/9-45V/11.25W 300mA/9-45V/13.5W 350mA/9-45V/15.75W 400mA/9-45V/18W 280mA/9-45V/12.6W 330mA/9-45V/14.85W 380mA/9-45V/17.1W 430mA/9-45V/19.35W |
||
|
输出电流 |
|||
|
输出功率 |
|||
|
PstLM |
≤1 |
||
|
SVM |
≤0.4 |
电流选择表
备注：出厂默认设置电流为250mA (1,2,3在OFF状态) |
|
|
调光频率 |
/ |
||
|
线性调整率 |
±3% @满载 |
||
|
负载调整率 |
±3% @满载 |
||
|
启动延时 |
0.75s, at120Vac(当灯光开始亮起) |
||
|
功能 |
调光方式 |
DALI/Touch DIM (Push DIM) |
|
|
调光范围 |
0.1%-100% 变暗直至关闭 |
||
|
调光曲线 |
对数 |
||
|
频闪 |
无频闪 |
||
|
保护 |
短路保护 |
短路无输出，排除故障输出正常 |
|
|
过载保护 |
降低电流，排除故障后自恢复 |
||
|
过压保护 |
降低电流，排除故障后自恢复 |
||
|
安规与 电磁兼容 |
雷击浪涌 |
L-N:0.5KV |
|
|
耐压标准 |
I/P-O/P: 3000Vac/1min/<5mA DALI( Signal port )-O/P:1500Vac/1min/<5mA |
||
|
DALI 标准 |
IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 2.0 |
||
|
其他 |
工作温度 |
-20℃~50℃ (-4°F-122°F) |
|
|
储存温度 |
-40℃~85℃ (-40°F-185°F) 20-90%RH (无凝露) |
||
|
tc |
80℃ [ 176°F ] |
||
|
材质 |
PC |
||
|
防水等级 |
IP20 |
||
|
寿命 |
50,000小时@tc:80℃ [ 176°F ] |
||
|
质保 |
5年 |
||
|
开关周期 |
25,000次 |
||
|
裸机尺寸 |
88*43*26.5mm (3.46*1.69*1.04 Inch) (长*宽*高) |
||
|
包装尺寸(重量) |
净重: 177g (0.39Ib)±5%/PCS; 50PCS/Carton; 9.35kg(20.61Ib)±5%/箱; 外箱尺寸: 234*222*194mm (9.21*8.74*7.63 Inch) (长*宽*高) |
||
-
