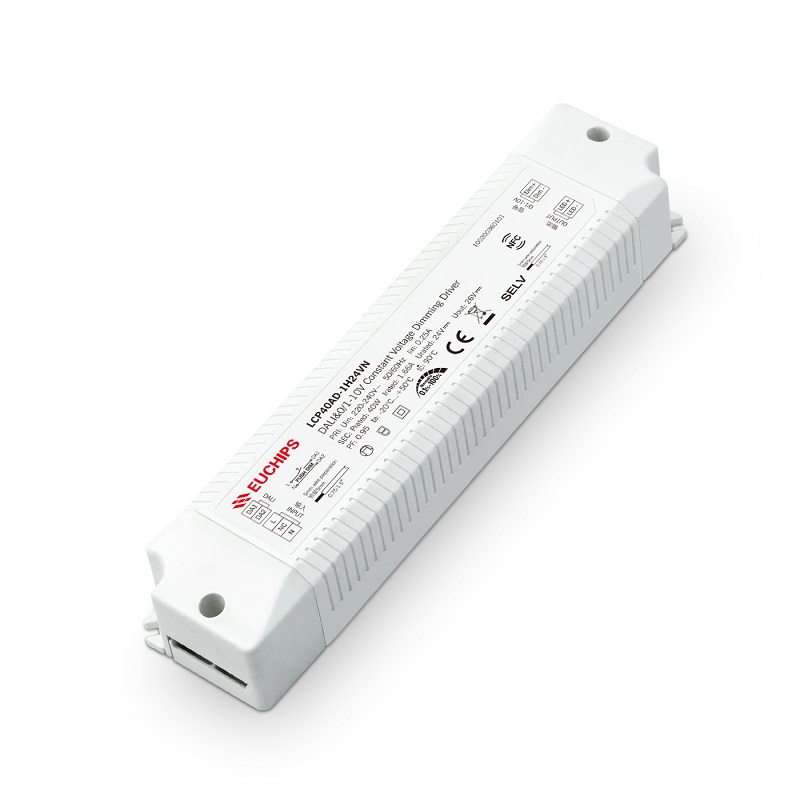

40W 24V DALI&1-10V恒压调光电源LCP40AD-1H24VN
输出通道：1
输出电压：24VDC
输出电流：1.66A
输出功率：40W
输入电压：220VAC-240VAC
频率：50/60Hz
效率：85%@230VAC,满载
功率因数：＞0.95@230VAC,满载
THD：＜10%@230VAC,满载
产品型号：LCP40AD-1H24VN
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
LCP40AD-1H24VN产品详情
产品特点
·单通道恒压输出，最大输出电流1.66A
·遵循DALI协议标准 IEC62386，DALI2.0
·短路、过流、过载保护，V0级阻燃外壳
·调光范围0.1%-100%调光，调光平滑无阶梯感无频闪
·内置PFC芯片，提高能源利用率，减少对电网的污染
·可通过NFC读取驱动DALI地址，并且可修改当前地址、场景和调光曲线
·长条形外壳设计，便于安装狭窄空间内
·寿命50，000小时，5年质保
·五合一调光：DALI2.0、Push DIM、0/1-10V、PWM信号、可调电阻
·防护等级IP20，适用于室内Ⅰ Ⅱ Ⅲ类灯具
产品参数
|
产品型号 |
LCP40AD-1H24VN |
|
|
输入 |
输入电压 |
220VAC-240VAC |
|
频率范围 |
50/60Hz |
|
|
输入电流 |
0.25Amax@230VAC |
|
|
功率因数 |
≥0.95@230VAC, 满载 |
|
|
效率 |
≥85%@230VAC, 满载 |
|
|
谐波THD |
<10%@230VAC, 满载 |
|
|
待机功耗 |
<1W |
|
|
空载功耗 |
<1W |
|
|
浪涌电流 |
冷启动, 25A@230VAC 500us |
|
|
输出 |
输出电压 |
24VDC |
|
输出电压精度 |
±3% |
|
|
输出电流 |
1.66A Max. |
|
|
输出功率 |
40W Max. |
|
|
输出功率范围 |
0W~40W |
|
|
PstLM |
≤1 |
|
|
SVM |
≤0.4 |
|
|
PWM调光频率 |
20KHz |
|
|
线性调整率 |
/ |
|
|
负载调整率 |
/ |
|
|
启动延时 |
0.75s, at230Vac |
|
|
功能 |
调光方式 |
DALI2.0、Push DIM、0/1-10V、PWM信号、可调电阻 |
|
调光范围 |
0.1%-100% 变暗直至关闭 |
|
|
调光曲线 |
对数 |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路保护 |
关闭输出，排除故障后自恢复 |
|
过流保护 |
降低电流打嗝保护，排除故障后自恢复 |
|
|
过载保护 |
降低电流打嗝保护，排除故障后自恢复 |
|
|
安规与 电磁兼容 |
雷击浪涌 |
L-N:1KV |
|
耐压标准 |
I/P-O/P: 3750VAC/1min/5mA O/P-信号: 1500VAC/1min/5mA |
|
|
安全规范 |
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493 |
|
|
CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384 |
||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (欧洲) EN61347-1，EN61347-2-13，EN62384 |
||
|
电磁兼容 |
CCC (中国) GB/T17743，GB17625.1 |
|
|
CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
环境 |
工作温度 |
-20℃~50℃ |
|
储存温度 |
-40℃~85℃ |
|
|
储存��度 |
20-90%RH (无凝露) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
90℃ |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时@tc:80℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
裸机尺寸 |
185*42.5*28.5mm（长*宽*高） |
|
|
包装尺寸(重量) |
净重: 151g±5%/个; 50个/箱; 8.05kg±5%/箱; 外箱尺寸: 430*306*168mm(L*W*H) |
|
|
噪音 |
安静环境下，30-50cm以外无噪音 |
|
|
备注 |
全部参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。 |
|
-
