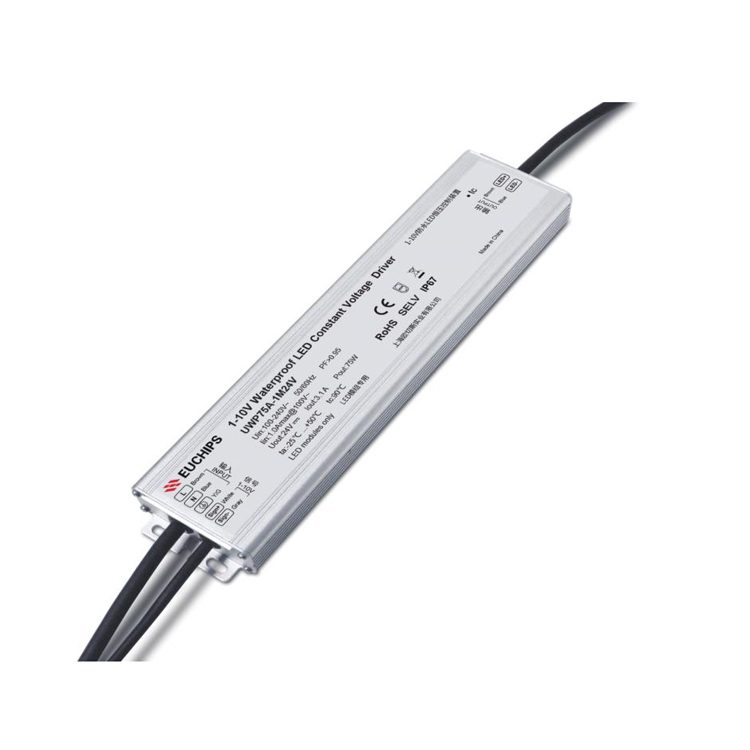

75W 24VDC 0-10v恒压超薄防水调光电源UWP75A-1M24V
输出电压：24VDC
输出电流：3.13A
输出功率：75W
输入电压：100VAC-240VAC
频率：50/60Hz
效率：＞86%@230VAC,满载
功率因数：＞0.95@230VAC,满载
THD：＜10%@230VAC,满载
型号：UWP75A-1M24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
75W 12VDC 0-10v恒压调光电源 LED超薄调光电源—产品详情
概述
UWP75A-1M24V是一款可以用于室外,的恒压输出LED调光驱动器。这款驱动器可以通过外部0-10V有源信号，可调电阻和PWM信号实现平滑调光的效果。产品特点
● 单通道恒压直流12V输出● 宽电压输入范围100VAC~240VAC
● 宽电压输入含主动PFC
● 支持3合1调光（0-10V有源信号，可调电阻，PWM信号）
● 调光范围1-100%，调光曲线平滑，无闪烁，效率高达88%
● 信号悬空时，满载输出，可作为电源使用
● 保护：防雷，短路保护，过载保护，过压保护,过温保护
● 超薄设计， 防水等级IP67，适用于各种LED恒压灯具
技术参数
|
型号 |
UWP75A-1M24V |
|
|
输出 |
通道 |
1 |
|
电压 |
24VDC |
|
|
电流 |
3.13A |
|
|
功率 |
75W |
|
|
电压精度 |
±2% |
|
|
纹波 |
80mVp-p |
|
|
输入 |
电压 |
100VAC-240VAC |
|
频率 |
50/60Hz |
|
|
效率 |
＞86%@230VAC,满载 |
|
|
功率因数 |
＞0.95@230VAC,满载 |
|
|
THD |
＜10%@230VAC,满载 |
|
|
电流 |
1.0Amax@100VAC |
|
|
浪涌电流 |
冷启动50A(在50%Ipeak下测试twidth=60us)@230VAC |
|
|
保护 |
短路 |
锁死，去除故障10s后重新上电可恢复 |
|
过压 |
锁死，去除故障10s后重新上电可恢复 |
|
|
过载 |
打嗝，去除故障后可恢复 |
|
|
功能 |
调光方式 |
0-10v |
|
其它 |
尺寸 |
270*61*25mm（长*宽*高） |
|
包装 |
/ |
|
|
重量 |
820g |
|
|
IP等级 |
IP67 |
|
|
工作温度 |
-20℃ ~ 50℃ |
|
|
相对湿度 |
20~90% RH |
|
-
