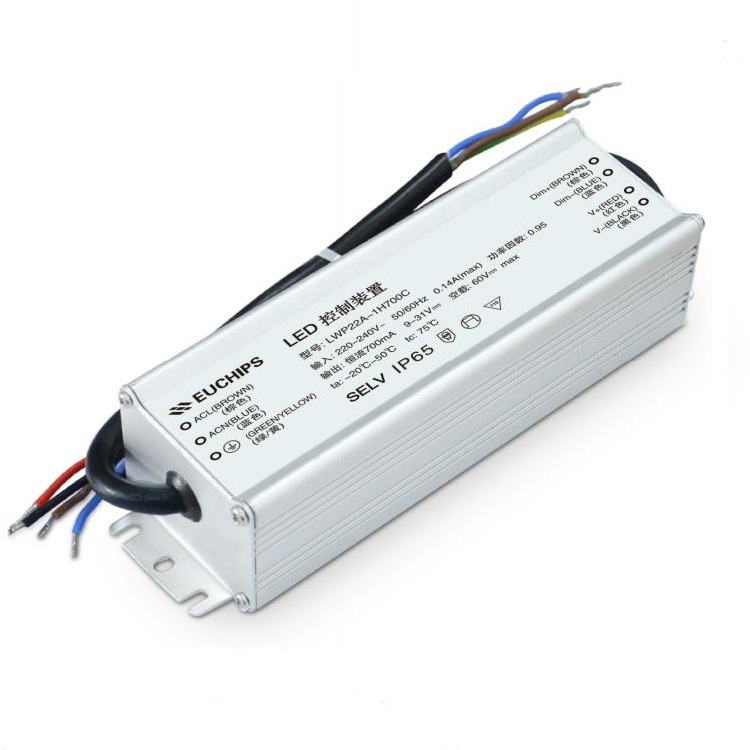

22W 700mA 20-31VDC 恒流调光电源 LWP22A-1H700C
输入电压：220VAC-240VAC
输入电流：0.14Amax@230VAC
输出电压：20-31VDC
输出电流：700mA
输出功率：22W
型号：LWP22A-1H700C
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
LWP22A-1H700C 是一款22W交流变直流LED驱动器，可以通过外加1-10VDC有源信号，10V PWM信号或可调电阻实现平滑的调光效果。
产品特点
•恒流输出
•内建主动式PFC功能
•THD<10%
•过载保护，短路保护，空载保护
•IP65，适用于需要调光的各种LED 照明等应用
技术参数
|
型号 |
LWP22A-1H700C |
|
|
输入 |
效率 |
80%@230VAC,满载 |
|
|
电压 |
220VAC-240VAC |
|
|
频率 |
50Hz |
|
|
功率因素 |
>0.95@230VAC,满载 |
|
|
THD |
<10%@230VAC,满载 |
|
|
电流 |
0.14Amax@230VAC |
|
|
浪涌电流 |
冷启动,28A（在 50%Ipeak 下测 twidth=20us）@230VAC |
|
输出 |
电流/电压/功率 |
700mA/20-31VDC/21.7W（max） |
|
|
空载输出电压 |
60V Max |
|
|
电流精度 |
±5% |
|
|
低频电流纹波(<120Hz) |
<3% |
|
|
负载调整率 |
<±5% |
|
|
线性调整率 |
<±5% |
|
|
幵机延时 |
<1.5s |
|
功能 |
调光方式 |
1-10V(0.7V启亮，9.7V全亮) |
|
|
调光深度 |
1% |
|
保护 |
短路 |
关闭输出，排除故障后自恢复 |
|
|
过载 |
打嗝，移除故障后自恢复 |
|
|
空载 |
电源不会损坏 |
|
安全 和 电磁 兼容 |
浪涌 |
线对线:2kv,线对地:4kv |
|
|
耐压等级 |
输入对输出:3000VAC/5mA/1min；输入对地:1500VAC/5mA/1min |
|
|
安全标准 |
GB19510.1-2009, GB19510.14-2009 |
|
其它 |
工作温度 |
-20°C~50°C |
|
|
储存温度、湿度 |
-25°C~75°C, 5-95%RH |
|
|
tc |
75°C |
|
|
材质 |
金属 |
|
|
防水等级 |
IP65 |
|
|
寿命 |
50,000 小时 @ta：40°C |
|
|
质保 |
5年 |
|
|
幵关周期 |
>25,000 次 |
|
|
包装尺寸(重量) |
净重:--g±5%/PCS； 50PCS/Carton； --kg±5%/箱;外箱尺寸--cm（长* 宽*高） |
|
|
尺寸 |
136*49.5*40.5mm （长*宽*高） |
-
