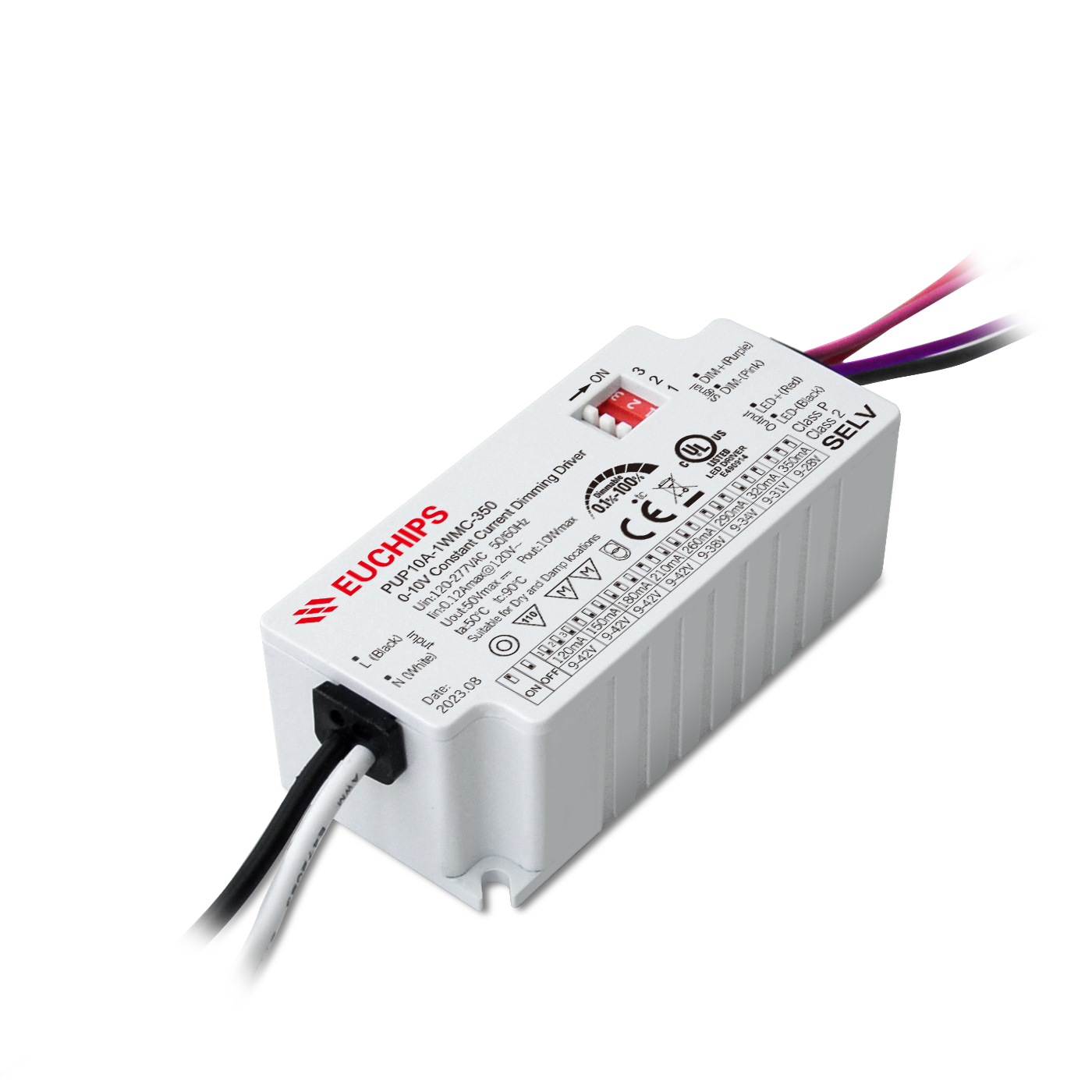

10W 120-350mA 0-10V恒流调光电源 美规LED调光电源PUP10A-1WMC-350
输入电压:120-277VAC
输出电流:120/150/180/210/260/290/320/350mA
输出电压:9-42VDC
输出功率:10W
调光方式:0/1-10V(A型)
重量(g):96g
产品型号:PUP10A-1WMC-350
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
0/1-10V恒流调光电源PUP10A-1WMC-350-产品特性：
概述
PUP10A-1WMC-350是一款恒流输出模式LED驱动器。输出和调光电路完全符合新规定，隔离，确保用户和灯具系统在安装过程中使用。
产品特点
●单通道恒流输出，输出电流电平可通过DIP S.W.选择。
●支持3合1调光(0/1-10V有源信号, 可调电阻, PWM信号)A型
●输入电压120V~277V
●调光范围：0.1-100%, 调光效果平滑，无闪烁
●保护：短路、过载、过压
●适用于室内LED照明应用，如筒灯、聚光灯、面板灯等
技术参数
产品型号
PUP10A-1WMC-350
输入
效率(典型)
79%@120VAC,满载
频率
50/60Hz
电压
120VAC-277VAC
功率因数 典型
0.98@120VAC,满载
THD(满载)
<10%@120VAC,满载
电流
0.12Amax@120VAC
浪涌电流
Cold start,30A@120VAC
待机功耗
<1W
电流/电压/功率
120mA/9-42V/5.04W 180mA/9-42V/7.56W 260mA/9-38V/9.88W 320mA/9-31V/9.92W
150mA/9-42V/6.3W 210mA/9-42V/8.82W 290mA/9-34V/9.86W 350mA/9-28V/9.8W
通道
1
输出
空载输出电压
58V Max
输出频率
1KHz Min PWM
电流精度
±5%
低频纹波电流
<3%
保护
过压保护
打嗝，移除故障后自恢复
过载保护
打嗝，移除故障后自恢复
短路保护
关断输出，移除故障后自恢复
安全与 电磁兼容
耐受电压
L-N:1KV
安全标准
I/P-O/P: 3000VAC/1min/5mA; I/P-Gnd: 1500VAC/1min/5mA; O/P-Gnd: 500VAC/1min/5m
电磁兼容
UL8750/UL1310/CSA25013,CSA class P
电磁抗扰度
EN55015,EN61000-3-2 Class C,IEC61000-3-3
EMC
FCC class B(120V)/class A(277V)
功能
调光模式
0-10V(A )型
调光范围
0.1%-100% 可调灭
其它
产品尺寸
75*35*26.5毫米(长*宽*高)
包装信息
净重: 96g±5%/个; 100个/箱; 10.1kg±5%/箱; 外箱尺寸: 398x210x208mm(L*W*H)
防水等级
IP20
工作环境温度
-20℃~50℃
tc
90℃
相对湿度
20~90% RH
寿命
50,000h@tc:85℃
材料
PC
开关机次数
>25,000 次
-
-
-
