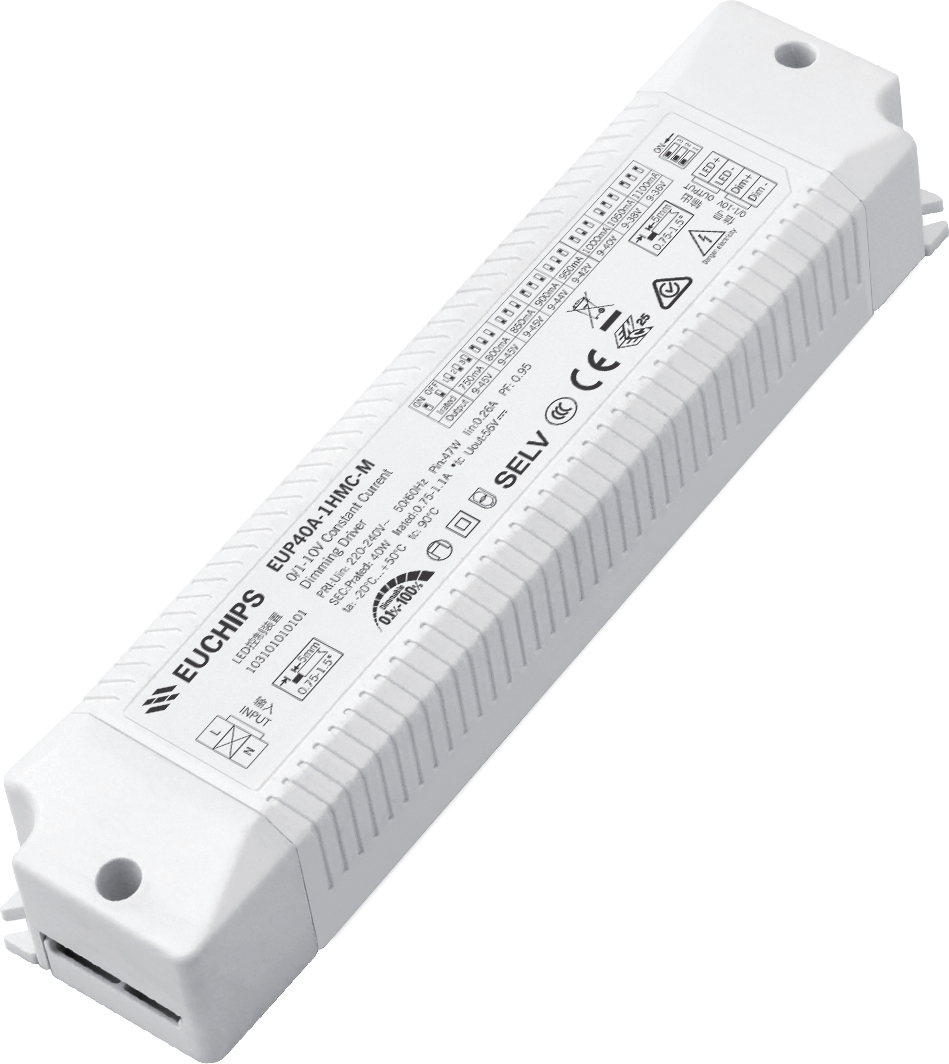

40W 750-1100mA 9-45V 0/1-10V恒流调光电源 EUP40A-1HMC-M
输入电压：220-240VAC
输出电流：750-1100mA
输出电压：9-45V
输出功率：40W
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
EUP40A-1HMC-M是一款恒流输出模式LED驱动器。输出和调光电路完全符合新
规定，隔离，确保用户和灯具系统在安装过程中使用。
产品特点
•单通道输出，输出电流电平可通过DIP S.W.选择。
•支持0/1-10V调光功能
•调光范围：0.1-100%, 调光效果平滑，无闪烁
•保护：短路、过载、过压
•适用于室内LED照明应用，如筒灯、聚光灯、面板灯等
技术参数
|
产品型号 |
EUP40A-1HMC-M |
|
|
输入 |
效率 |
88%@230VAC,满载 |
|
|
电压 |
220VAC-240VAC |
|
|
频率 |
50/60HZ |
|
|
功率因数 |
0.95@230VAC,满载 |
|
|
THD |
<10%@230VAC |
|
|
电流 |
0.26Amax@230VAC |
|
|
待机功耗 |
<0.5W |
|
|
浪涌电流 |
Cold start, 60A@230VAC |
|
输出 |
电流/电压/功率 |
750mA/9-45V/33.75W 850mA/9-45V/38.25W 950mA/9-42V/39.9W 1050mA/9-38V/39.9W 800mA/9-45V/36W 900mA/9-44V/39.6W 1000mA/9-40V/40W 1100mA/9-36V/39.6W |
|
|
低频纹波电流(<120Hz) |
<3% |
|
|
通道 |
1 |
|
|
电流精度 |
±5% |
|
|
空载电压 |
56VDC |
|
|
电压范围 |
9-45VDC |
|
|
启动延时 |
<1s, at 230Vac |
|
功能 |
调光方式 |
0/1-10V DIM/PWM/Rx |
|
|
调光范围 |
0.1%-100%可调灭 |
|
保护 |
短路 |
关闭输出，故障排除后自动恢复 |
|
|
过载 |
打嗝，故障排除后自恢复。 |
|
|
过压 |
打嗝，故障排除后自恢复。 |
|
安全 与 电磁 兼容 |
浪涌 |
L-N：1KV; |
|
|
耐受电压 |
I/P-O/P: 3750VAC/1min/10mA; I/P-E: 1875VAC/1min/10mA |
|
|
DALI标准 |
IEC 62386-101: 2014, IEC 62386-102: 2014； IEC 62386-207: 2009, DALI 2.0 |
|
|
安全标准 |
EN61347-1, EN61347-2-13 |
|
|
电磁兼容 |
EN55015, EN61000-3-2, EN61000-3-3, EN6154 |
|
|
EMC电磁抗扰度 |
EN61000-4-2,3,4,5,6,8,11; EN61547 |
|
其它 |
工作温度 |
-20°C~+50°C, 20-50%RH |
|
|
储存温度 |
-40°C~85°C, 5-70%RH |
|
|
Tc |
90°C |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000 小时 @tC:80°C |
|
|
质保期 |
5年 |
|
|
开关机次数 |
>25,000次 |
|
|
装箱尺寸 |
净重:--g±5%/个;--个/箱;--kg±5%/箱;外箱尺寸:--毫米(长*宽*高) |
|
|
产品尺寸 |
185*43*29毫米(长*宽*高) |
-
